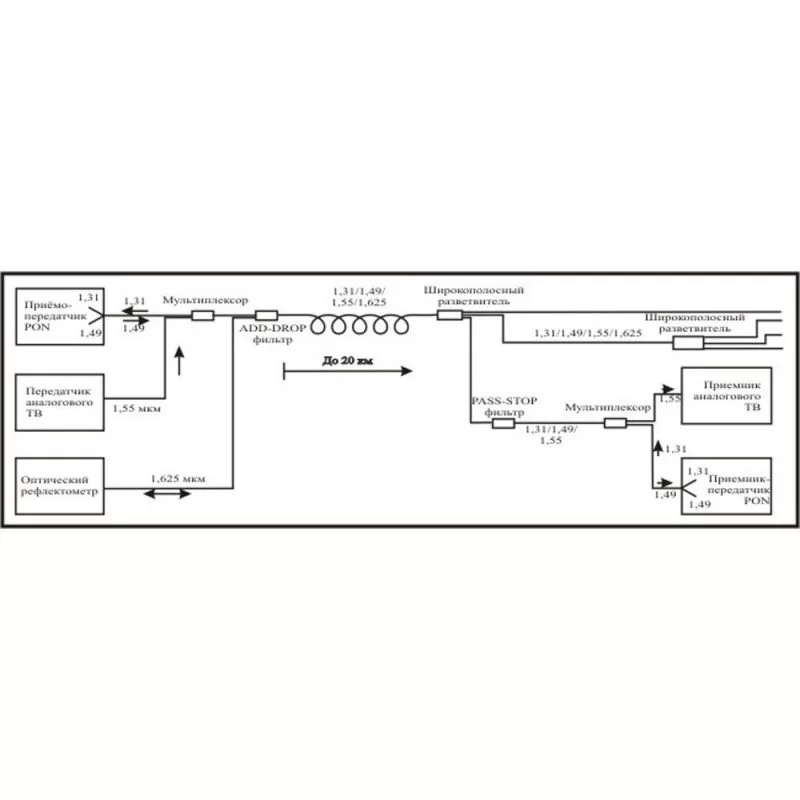

Оптическая система xPON с мониторингом на длине волны 1625нм помимо широкополосных разветвителей, обеспечивающих равные пропорции деления сигнала на рабочих длинах волн системы передачи, включает в себя:
1) специализированный Add-Drop фильтр, который обеспечивает передачу излучения на рабочих длинах волн аппаратуры xPON — 1310нм, 1490нм, 1550нм, а также двустороннюю передачу излучения на длине волны 1625нм от рефлектометра в линию и обратно, позволяя получать рефлектограмму всей линии, не оказывая влияние на качество передачи основного информационного сигнала;
2) волоконно-оптические фильтры, отсекающие длину волны 1625нм на абонентских окончаниях оптического тракта, защищая приёмные устройства от перегрузки при воздействии на них зондирующего сигнала от рефлектометра.
Характеристики передачи Add-Drop фильтра
- вносимое затухание на рабочих длинах волн xPON, дБ <1.2;
- вносимое затухание на длине волны 1625нм, дБ <0.8;
- изоляция каналов, дБ 30-40.
